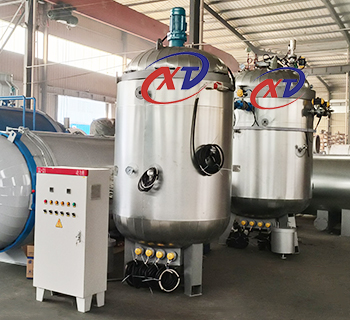

高压直流交流电机真空高压浸漆罐，即VPI真空压力浸渍设备，是高压电机生产过程中重要的工艺设备。以下是对其的详细介绍：
一、设备概述
VPI真空压力浸渍设备通过真空和加压的方式，将绝缘漆浸渍到电机的线圈和铁芯中，从而提高电机的绝缘性能和机械强度。 该设备广泛应用于高压直流和交流电机的制造过程中，是确保电机质量和性能的关键设备之一。
二、设备组成
高压直流交流电机真空高压浸漆罐主要由以下部分组成：
浸渍罐：用于盛放待浸渍的电机部件，如线圈和铁芯。浸渍罐内部设有加热和冷却系统，以控制绝缘漆的温度和固化过程。
贮漆罐：用于储存绝缘漆，并通过输漆系统将其输送到浸渍罐中。贮漆罐内部也设有搅拌器，以确保绝缘漆的均匀性。
真空抽气系统：用于在浸渍过程中抽出浸渍罐和贮漆罐中的空气，以形成真空环境。这有助于绝缘漆更好地渗透到电机的线圈和铁芯中。
压缩空气储气加压系统：在浸渍完成后，用于向浸渍罐中加压，使绝缘漆更好地填充电机的线圈和铁芯中的微小空隙。
排气系统：用于在浸渍和加压过程中排出产生的气体和挥发物。
输回漆系统：用于将浸渍罐中的绝缘漆输送回贮漆罐中，以便循环利用。
电气控制系统：用于控制整个设备的运行，包括真空抽气、加压、加热、冷却等过程。该系统通常采用PLC+HMI控制方式，使得工作过程更加直观和简便。
三、工作原理
预处理：将待浸渍的电机部件进行清洗和干燥处理，以确保其表面干净无油污。
真空浸渍：将电机部件放入浸渍罐中，关闭罐门并启动真空抽气系统。在真空环境下，绝缘漆通过输漆系统被输送到浸渍罐中，并渗透到电机的线圈和铁芯中。
加压浸渍：在真空浸渍一段时间后，启动压缩空气储气加压系统向浸渍罐中加压。这有助于绝缘漆更好地填充电机的线圈和铁芯中的微小空隙。
固化：在加压浸渍完成后，关闭加压系统并打开加热系统对浸渍罐进行加热。这有助于绝缘漆的固化和干燥过程。
后处理：将固化后的电机部件从浸渍罐中取出并进行必要的清洗和检查工作。
四、设备特点
高效性：VPI真空压力浸渍设备采用自动化控制方式，大大提高了生产效率和质量稳定性。
浸渍效果好：在真空和加压的作用下，绝缘漆能够更好地渗透到电机的线圈和铁芯中，从而提高电机的绝缘性能和机械强度。
节能环保：该设备采用循环利用绝缘漆的方式，减少了漆料的浪费和环境污染。同时，加热和冷却系统也采用了节能技术，降低了能耗。
操作简便：电气控制系统采用PLC控制方式，使得工作过程更加直观和简便。操作人员只需通过触摸屏进行简单的操作即可完成整个浸渍过程。
五、应用范围
高压直流交流电机真空高压浸漆罐广泛应用于各种高压电机的制造过程中，如高压直流电机、高压交流电机、变压器、电力电容器以及纸绝缘的高压电力电缆等电器和电工材料的生产。
综上所述，高压直流交流电机真空高压浸漆罐是高压电机制造过程中不可或缺的重要设备之一。其高效性、浸渍效果好、节能环保以及操作简便等特点使得该设备在电机制造行业中得到了广泛的应用和认可。
