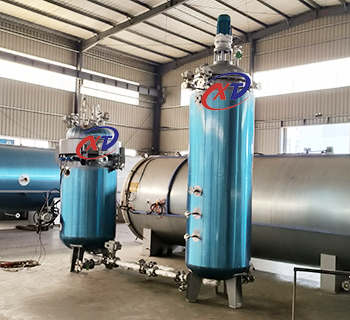

绝缘漆浸渍压力罐，又称VPI真空压力浸渍设备，是高压电机、变压器、电力电容器和纸绝缘的高压电力电缆等电器和电工材料生产过程中重要的工艺设备。以下是对绝缘漆浸渍压力罐的详细介绍：
一、结构组成
绝缘漆浸渍压力罐通常由以下部分组成：
浸渍罐：用于盛放绝缘漆和待浸渍的工件。
贮漆罐：用于储存绝缘漆，确保浸渍过程中漆料的持续供应。
真空抽气系统：用于在浸渍前抽取浸渍罐和工件内部的空气和挥发物，确保浸渍效果。
压缩空气储气加压系统：在解除真空后，对浸渍漆液施加一定压力，使漆液迅速渗透并充满绝缘结构内层。
排气系统：用于在浸渍过程中和浸渍后排出罐体内的气体和挥发物。
输回漆系统：负责将绝缘漆从贮漆罐输送到浸渍罐，以及在浸渍完成后将剩余的漆料回收到贮漆罐。
加热系统：用于调节绝缘漆的温度，确保浸渍过程中的温度控制。
制冷系统：在需要时降低绝缘漆的温度，以满足特定的工艺要求。
电气控制系统：负责整个设备的运行控制和监控，通常采用PLC+HMI控制方式，使工作过程更加直观，操作更加简便。
二、工作原理
绝缘漆浸渍压力罐的工作原理基于真空技术和压力浸渍技术。在浸渍过程中，首先将待浸渍的工件进行预烘去潮处理，然后将其置于浸渍罐中。通过真空抽气系统抽取浸渍罐内的空气和挥发物，形成真空环境。接着，将绝缘漆从贮漆罐通过输回漆系统输送到浸渍罐中。在真空状态下，依靠漆液的重力和线圈毛细管作用，以及干燥的压缩空气或惰性气体（如氮气）施加的压力，使绝缘漆迅速渗透并充满工件的绝缘结构内层。最后，通过排气系统排出罐体内的气体和挥发物，完成浸渍过程。
三、性能特点
绝缘性能好：经过VPI工艺处理后，工件的绝缘性能显著提高，温升降低，提高效率。
机械强度增加：浸渍后的工件机械强度增加，解决运行过程中的松动现象。
防潮能力强：VPI工艺能有效防止绝缘故障，如短路等，提高工件的防潮能力。
使用寿命长：经过VPI工艺处理的工件使用寿命显著延长。
四、应用领域
绝缘漆浸渍压力罐广泛应用于电机、变压器、电力电容器等电器和电工材料的生产过程中。此外，在航空航天、高铁等新技术领域的发展中，也对绝缘材料提出了更高的要求，促使了新型高性能绝缘材料的研发与应用。因此，绝缘漆浸渍压力罐在这些领域也具有潜在的应用价值。
综上所述，绝缘漆浸渍压力罐是电器和电工材料生产过程中不可或缺的重要设备。在选购和使用过程中，应充分考虑设备的品牌、质量、性能以及售后服务等因素，并严格遵守操作规程和安全规范，确保设备的正常运行和操作人员的安全。
